SST-10-SB

LEDs tal-ortikultura

Ibgħat l-inkjesta Chat Now

It-tniżżil

Deskrizzjoni

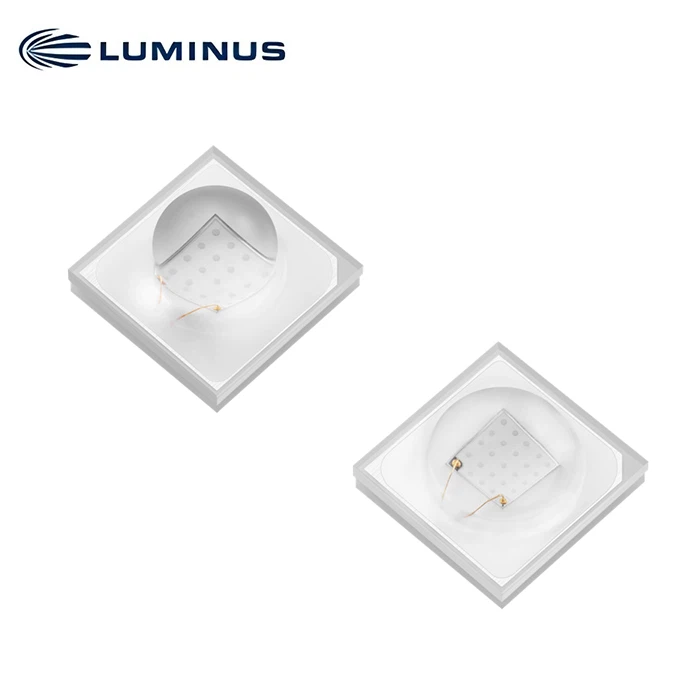

SST-10-SB Sky Blue LED

Karatteristiċi
• High Power Sky Blue LED b'Peak Wavelength ta '470 nm
• Ħajt-Effiċjenza tal-Plug: tip. 60% @ 350 mA
• Angolu tal-vista ta '90 grad jew 130 grad f'50% Iv
• Operazzjoni sa 1.5 A CW
• Reżistenza Termali Baxxa
• 8 kV HBM ESD klassifikazzjoni skond ANSI/ESDA/JEDEC JS-001

Applikazzjonijiet
• Ortikultura / Growlights
• Dawl tal-aċċent u tal-effett
• Dawl arkitettoniku
• Attrezzaturi mill-bogħod-fosforu
• Dawl tal-palk

Numri ta' Parti tal-Ordni

Kulur	Fluss radjometriku		Wavelength Bins	Angolu tal-Wiri	Parti tal-Ordni Numru
	Fluss Minimu Bin1	Fluss² Minimu
Sema Blu	N	510 lm	B6, B7, B8, B9	90 grad	SST-10-SB-B90-N470
				130 grad	SST-10-SB-B130-N470

Nomenklatura tan-Numru tal-Parti

SST 10 SB

Familja tal-Prodott

Żona taċ-Ċippa

Kulur

Konfigurazzjoni tal-Pakkett

Bin Kit

S: Immonta fil-wiċċ

S: Koppla Lenti

T: Emettitur Uniku

10: 1.0 mm2

SB: Sky Blue

Konfigurazzjoni tal-kuxxinett tal-istann

B: tip B

- ara paġna 9 u 10<#>Angolu tal-Wiri

90: 90 grad

130: 130 grad

Fluss Minimu Bin

Wavelength Bin Ara l-Istruttura tal-Binning f'paġna 3 għad-dettalji

Struttura Binning

Bins tal-Fluss Radometriku1

Fluss Bin	Binning @ 350 mA, grad Tc=25
Fluss Bin	Fluss Minimu (mW)	Fluss Massimu (mW)
N	510	550
P	550	590
Q	590	630
R	630	670

Vultaġġ 'il quddiem Bins2

Bin Vultaġġ	Binning @ 350 mA, grad Tc= 25
Bin Vultaġġ	Vultaġġ Minimu (V)	Vultaġġ Massimu (V)
V1	2.6	3.2

Peak Wavelength Bins

Wavelength Bin	Binning @ 350 mA, grad Tc= 25
Wavelength Bin	Tul ta' Mewġ Minimu (nm)	Tul ta' Mewġ Massimu (nm)
B6	460	465
B7	465	470
B8	470	475
B9	475	480

Qawwa radjometrika għal Lumens Konverżjoni3

Qawwa radjometrika għal Lumens			L-ogħla Tul ta' Mewġ (nm)
Qawwa radjometrika għal Lumens			>460 nm	>465 nm	>470 nm	>475 nm
Fluss Bin	N	>510 mW	27 - 35 lm	33 - 43 lm	40 - 53 lm	49 - 65 lm
	P	>550 mW	29 - 38 lm	35 - 46 lm	43 - 57 lm	53 - 70 lm
	Q	>590 mW	31 - 40 lm	38 - 50 lm	46 - 61 lm	57 - 74 lm
	R	>630 mW	33 - 43 lm	40 - 53 lm	50 - 65 lm	61 - 79 lm

Karatteristiċi

Parametru (Jekk=350 mA, Tc=25 grad )		Simbolu	Valur	Unità
Kurrenti 'l quddiem		Jekk	1.5	A
Fluss Luminuż	Minimu	V min	25	lm
	Tipiku	Φ V tip	45
	Massimu	V max	75
Fluss radjometriku	Minimu	E min	510	mW
	Tipiku	Φ E tip	590
	Massimu	E max	670
Vultaġġ 'il quddiem	Minimu	Vf min	2.6	V
	Tipiku	Vf tip	2.8
	Massimu	Vf max	3.2
FWHM	Minimu	1/2 min	20	nm
	Tipiku	Δλ 1/2 tip	22
	Massimu	Δλ1/2 max	24
Wavelength tal-Oċċess	Minimu	λp min	460	nm
	Tipiku	λp tip	470
	Massimu	λp max	480
Ħajt-Effiċjenza tal-Plug		WPE	60	%
Reżistenza Termali Reali (Junction to Case)1		Rth JC reali	5.9	grad /W
Reżistenza Termali Elettrika (Junction to Case)1		Rth JC elet	3.4	grad /W
