2016-7714

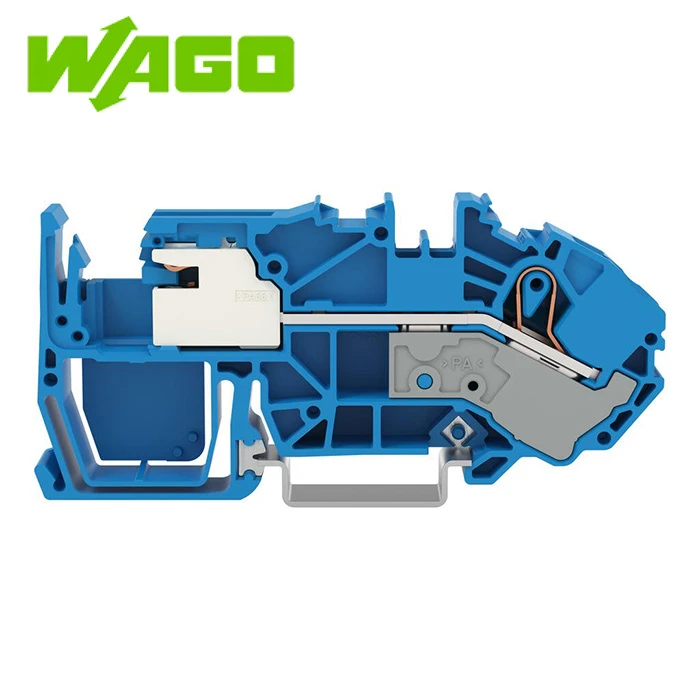

1 - Konduttur N-Disconnect Terminal Block

Ibgħat l-inkjesta

It-tniżżil

Deskrizzjoni

1 - surmast n - skonnettja blokka tat-terminal; 16 mm²; Push-in Cage Clamp®; 16,00 mm²; blu

N - skonnettja t-terminal blokka, serje 2016, push - fil-clamp clamp®

Konnessjonijiet rapidi u faċli huma garantiti b'dan - skonnettja l-blokka tat-terminal (numru tal-oġġett 2016 - 7714). Tiżgura li t-tulijiet tal-istrixxa huma bejn 18 mm u 20 mm meta jgħaqqdu kondutturi ma 'dan - skonnettja l-blokka tat-terminal. Dan il-prodott għandu terminals tal-kondutturi u juża push - fil-Cage Clamp®. L-imbuttatura tagħna - fil-Cage Clamp® hija soluzzjoni universali, manutenzjoni - Soluzzjoni ta 'konnessjoni ħielsa għat-tipi kollha ta' kondutturi, li tiftaħar karatteristika ewlenija: kemm solidi kif ukoll fini - kondutturi mitluqin bil-ferrules jistgħu jiddaħħlu direttament mingħajr il-ħtieġa ta 'għodda jew kwalunkwe preparazzjoni, bħal ma tittieħed il-ferrula. Jiddependi fuq it-tip ta 'konduttur, dan il-blokka tat-terminal N - hija adattata għal sezzjonijiet trasversali tal-konduttur li jvarjaw minn 0.5 mm² sa 16 mm². Għandu livell wieħed. Tista 'tikkonnettja potenzjal wieħed billi tuża punt ta' kklampjar wieħed. L-akkomodazzjoni blu hija magħmula minn polyamide (PA66) għall-insulazzjoni. Dawn l-installazzjoni tal-blokki tat-terminal tal-ferrovija huma mmuntati bl-użu ta 'binarji DIN-35.

Dejta tal-konnessjoni

Unitajiet tal-ikklampjar	1
Numru totali ta 'potenzjal	1
Numru ta 'livelli	1
Numru ta 'slots tal-jumper	2

Konnessjoni 1

Teknoloġija tal-Konnessjoni	Imbotta - fil-morsa tal-gaġġa^®
Tip ta 'attwazzjoni	Għodda operattiva
Materjali tal-kondutturi li jistgħu jiġu konnessi	Ram
Cross nominali - sezzjoni	16 mm²
Konduttur solidu	0.5 ... 16 mm² / 20 ... 6 AWG
Konduttur solidu; Imbotta - fit-terminazzjoni	6 ... 16 mm² / 14 ... 6 AWG
Multa - Konduttur mitluq	0.5 ... 25 mm² / 20 ... 4 AWG
Multa - konduttur mitluq; bi ferrule iżolat	0.5 ... 16 mm² / 20 ... 6 AWG
Multa - konduttur mitluq; bil-ferrule; Imbotta - fit-terminazzjoni	6 ... 16 mm² / 10 ... 6 AWG
NOTA (Conduttur Cross - sezzjoni)	Jiddependi fuq il-karatteristika tal-konduttur, konduttur b'sezzjoni ta 'salib iżgħar - jista' wkoll jiddaħħal permezz ta 'push - fit-tmiem. L-ispeċifikazzjonijiet AWG ġew konvertiti skont l-IEC.
Tul tal-istrixxa	18 ... 20 mm / 0.71 ... 0.79 pulzier
Direzzjoni tal-fili	Quddiem - wajers tad-dħul

Dejta fiżika

Wisa '	12 mm / 0.472 pulzier
Għoli	99.7 mm / 3.925 pulzier
Fond minn Upper - Edge of Din - Rail	40.8 mm / 1.606 pulzieri

Dejta mekkanika

Tip ta 'mmuntar	DIN-35 Rail
Livell ta 'mmarkar	Immarkar taċ-ċentru / ġenb

Dejta materjali

Nota (dejta materjali)	Informazzjoni dwar l-ispeċifikazzjonijiet tal-materjal tista 'tinstab hawn
Kulur	blu
Grupp materjali	I
Materjal ta 'insulazzjoni (akkomodazzjoni ewlenija)	Polyamide (PA66)
Klassi ta 'fjammabbiltà għal kull ul94	V0
Tagħbija tan-nar	0,644MJ
Piż	34,1g
